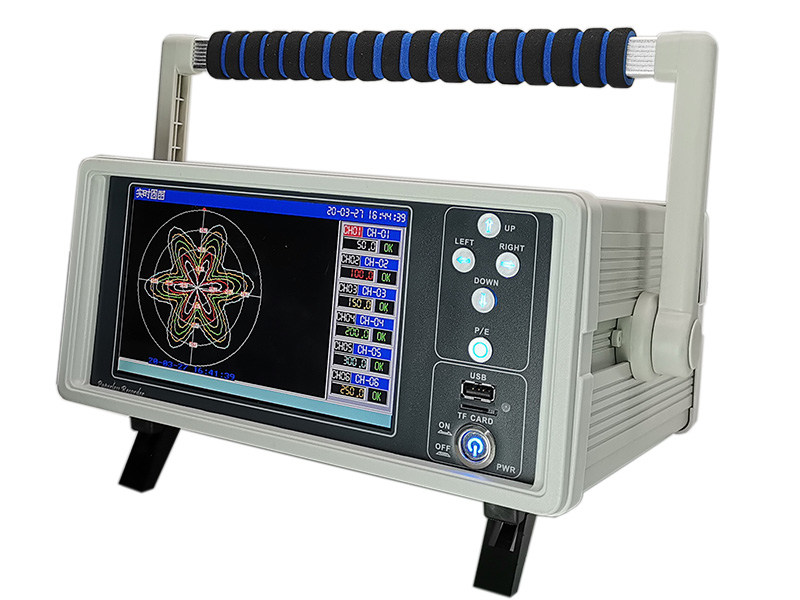

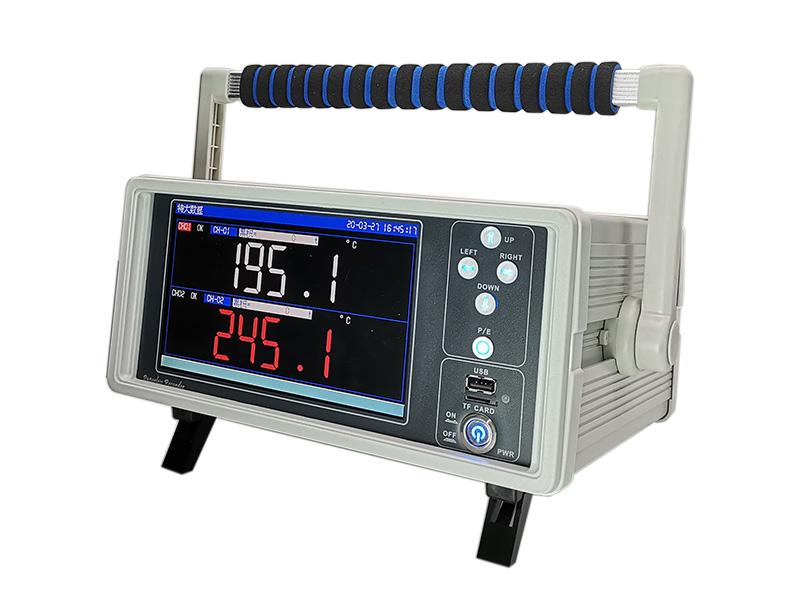

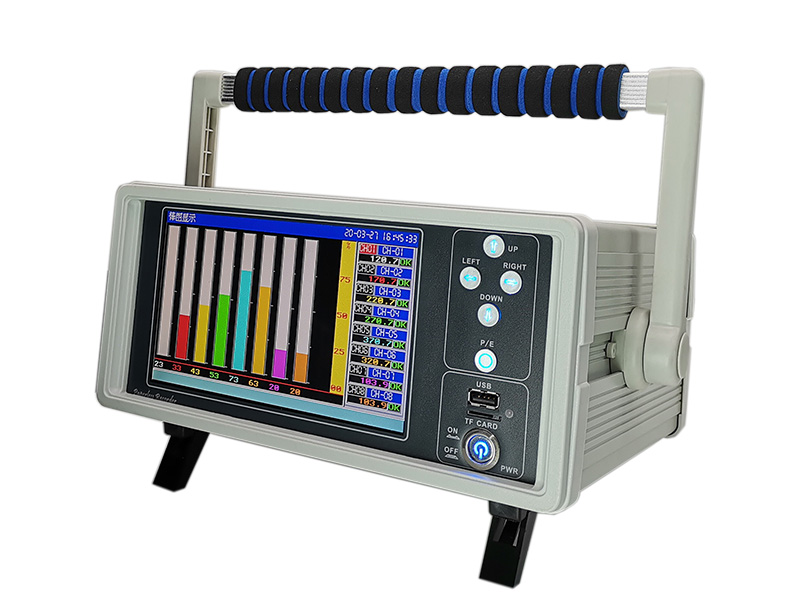

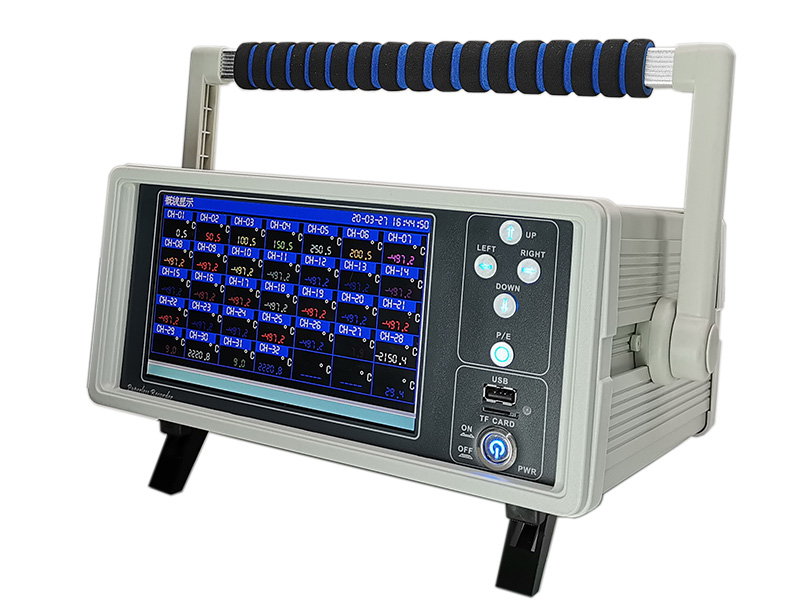

LD5300臺式無紙記錄儀
|
模擬特性 |
|
|
輸入信號類型 |
2 線性電壓信號：0~5V、1~5V、0~10V，標定量程范圍：-20000~20000。 2 線性電流信號：0~10mA（須外接500Ω精密電阻）、4~20mA（須外接250Ω精密電阻），標定量程范圍：-20000~20000。 2 熱電偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ ) 、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃） 2 熱電阻：Cu50 ( -50 ~ 150℃ ) 、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ ) 2 其它線性電壓信號：0~20mV、0~60mV、0~100mV、0~500mV，標定量程范圍：-20000~20000。 |
|
最多通道數 |
32通道 |
|
精度 |
2 ±0.2%FS（熱電阻、線性電壓及線性電流）； 2 ±0.2%FS+2.0℃（熱電偶輸入且采用儀表內部元件測溫補償冷端時） |
|
采樣周期 |
小于1秒/8通道。 |
|
溫漂系數 |
典型值：50PPM |
|
共模抑制比 |
典型值：85~110dB。 |
|
輸入阻抗 |
標準電壓輸入信號為500KΩ。 標準電流信號輸入為250Ω（4~20mA），或500Ω（0~10mA）。 其它信號輸入為大于20MΩ。 |
|
隔離 |
通道和地之間隔離電壓1000VAC，通道和通道之間隔離電壓400VAC。 |
|
熱電偶 |
信號內阻需小于1000Ω。冷端補償誤差：最大±2℃。 |
|
熱電阻 |
恒流源激勵，電流1.5mA。 采用三線制接線，每根引線電阻最大10Ω，并且阻值必須相同。 |
|
輸入異常處理 |
當熱電偶、熱電阻、1~5V線性電壓、4~20mA線性電流輸入出現斷線或短路時，測量值取最大值、最小值或保持不變，3種處理方式可供選擇。 |
|
電源參數 |
||
|
供電 |
交流供電電壓：(100~240)VAC；頻率：(47~63)Hz；最大功耗：25VA。 |
|
|
絕緣強度 |
電源對地絕緣強度大于1500 VAC，漏電流10mA，1分鐘； |
|
|
|
電源對外殼絕緣強度大于1500 VAC，漏電流10mA，1分鐘。 |
|
|
輸出特性 |
||
|
饋電輸出 |
12VDC、100mA。 |
|
|
報警輸出 |
最多4路，250VAC，3A繼電器常開觸點，內置一路蜂鳴器報警。 |
|
|
其它特性 |
||
|
處理器 |
32位高性能、高集成度ARM處理器。 |
|
|
硬件看門狗 |
CPU內部集成，保證長期安全可靠運行。 |
|
|
實時時鐘 |
采用高穩定度硬件實時時鐘，時鐘精度為±5ppm，掉電后由鋰電池供電，電池有效時間大于30天。 |
|
|
數據保存 |
所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失。 |
|
|
數據存儲 |
基本配置8MB，并支持采用大容量TF卡擴展（當FLASH存儲器存儲一個周期時，儀表數據將自動轉存至TF卡中）。 |
|
|
通訊接口 |
光電隔離的RS-485通訊接口。 |
|
|
通訊協議 |
采用標準MODBUS-RTU通訊協議，可以與市面流行的HMI及DCS直接通訊。 |
|
|
以太網接口 |
采用以太網接口，并支持MODBUS TCP/IP以太網通訊協議，可以與市面流行的HMI及DCS直接通訊。 |
|
|
微型打印機接口 |
光電隔離的RS232通訊接口，波特率：9600bps，支持最大打印分辨率：240點每行 |
|
|
記錄時間 |
約等于：45（單位：天）÷通道數×記錄間隔 |
|
|
顯示 |
7.0英寸TFT液晶顯示屏 |
|
|
尺寸 |
外型尺寸 220mm×120mm×325mm |
|
|
環境條件 |
工作：溫度(0~50)℃，相對濕度0%~85%(無結露) |
|
|
運輸和儲存 |
溫度(-20~60)℃，相對濕度0%~95%(無結露)；海拔高度：＜2000米。 |
|
- 采用7寸TFT彩色LCD，寬視角，高亮度，高對比度。
- 全中文菜單設計，畫面直觀，信息豐富，人機界面友好，易學易用，操作快捷。
- 采用貼片技術(SMT)，設計更加簡潔。
- 32通道輸入，通道間采用光電隔離，避免通道間的干擾。
- 支持多種輸入類型，現場配置靈活方便。
- 熱電偶、熱電阻輸入采用非線性修正，測量精度高，穩定性好。
- 采用大容量存儲體，基本配置8MB，并支持TF卡擴展（可支持儀表數據自動轉存至TF卡），超長記錄時間。
- 儀表型號定義
|
基本 型號 |
代碼及其說明 |
|||||||||||||||
|
LD5300xx |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
LD5300數據采集器 |
|
|
通道數 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
一通道 |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
… |
|
|
|
|
|
|
|
|
|
|
|
|
|
… |
||
|
32 |
|
|
|
|
|
|
|
|
|
|
|
|
|
三十二通道 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
屏幕顏色 |
G |
|
|
|
|
|
|
|
|
|
|
|
彩屏 |
|||
|
報警輸出個數 |
N |
|
|
|
|
|
|
|
|
|
|
無 |
||||
|
1 |
|
|
|
|
|
|
|
|
|
|
一路常開報警輸出（容量：30VDC/3A，220VAC/3A） |
|||||
|
2 |
|
|
|
|
|
|
|
|
|
|
二路常開報警輸出（容量：30VDC/3A，220VAC/3A） |
|||||
|
… |
|
|
|
|
|
|
|
|
|
|
… |
|||||
|
4 |
|
|
|
|
|
|
|
|
|
|
四路常開報警輸出（容量：30VDC/3A，220VAC/3A） |
|||||
|
通訊功能 |
N |
|
|
|
|
|
|
|
無 |
|||||||
|
S1 |
|
|
|
|
|
|
|
RS485通訊 |
||||||||
|
S3 |
|
|
|
|
|
|
|
MODBUS TCP/IP以太網通訊 |
||||||||
|
打印功能 |
N |
|
|
|
|
|
|
無 |
||||||||
|
P |
|
|
|
|
|
|
RS232打印歷史數據功能，支持煒煌A5打印機（客戶如果自己配微型打印機，須確定型號） |
|||||||||
|
U盤功能 |
N |
|
|
|
|
|
無 |
|||||||||
|
U |
|
|
|
|
|
帶U盤功能 |
||||||||||
|
流量溫壓補償功能 |
N |
|
|
|
|
無 |
||||||||||
|
F |
|
|
|
|
流量溫壓補償功能 |
|||||||||||
|
圓圖顯示功能 |
N |
|
|
|
無 |
|||||||||||
|
C |
|
|
|
圓圖顯示功能 |
||||||||||||
|
供電電源電壓 |
N |
AC100~240V，47~63Hz |
||||||||||||||
例如：LD53008G –01–S1 –N –U –N –C –S –N
儀表型號：LD5300數據采集器 報警輸出個數：01 1路常開報警輸出
通 道 數：8 通道 通訊功能：S1 RS485通訊
屏幕顏色：G 彩屏
帶485通訊、U盤、圓圖顯示和開關量輸出功能，不帶打印、流量計算功能，供電電源電壓為AC220V，50Hz
